Микромед TD-3 штатив универсальный

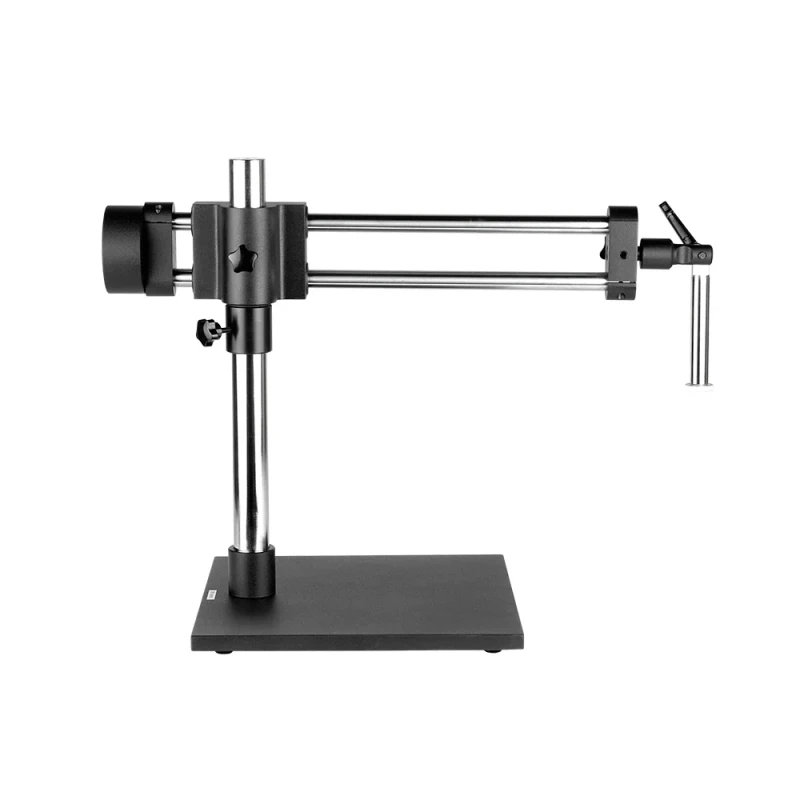

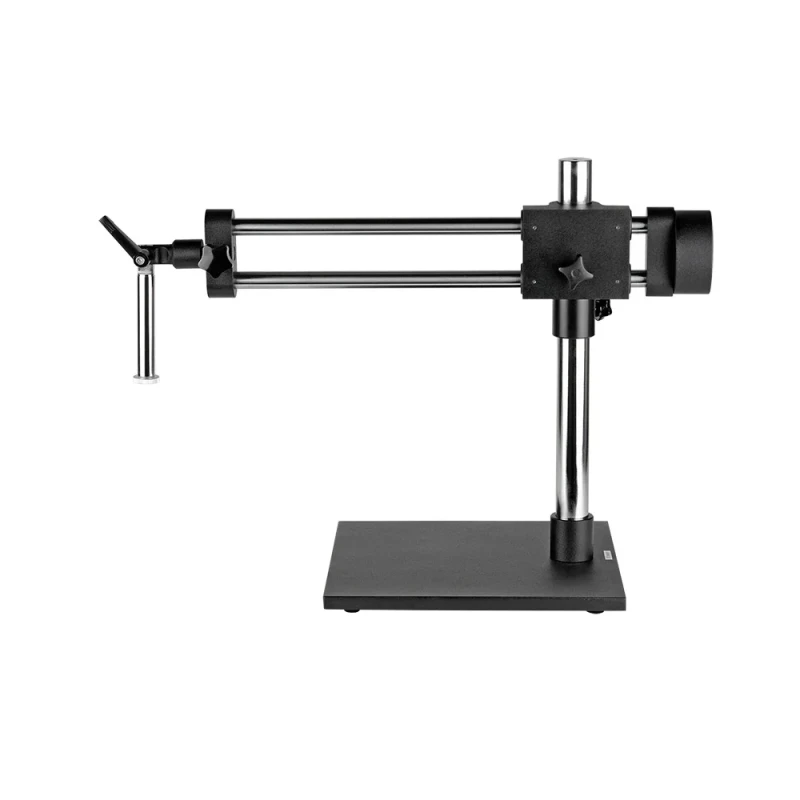

Микромед TD-3 — универсальный штатив для оптических головок, предназначенный для точного перемещения и фиксации оптической системы при работе с крупногабаритными объектами. Штатив обеспечивает пять степеней свободы, значительный вынос головки и плавную регулировку, что делает его востребованным в научных исследованиях, промышленном контроле и учебных лабораториях.
Особенности
- Пять степеней свободы — позволяют надежно фиксировать и перемещать оптическую головку в пределах до 330 мм по горизонтали и до 260 мм по вертикали.
- Повороты в двух взаимно перпендикулярных направлениях и наклон головки до 45⁰ обеспечивают гибкую настройку угла наблюдения.
- Большой вынос головки — расстояние от оптической оси до вертикальной штанги достигает 560 мм, что позволяет исследовать объекты размером до 1000 мм.

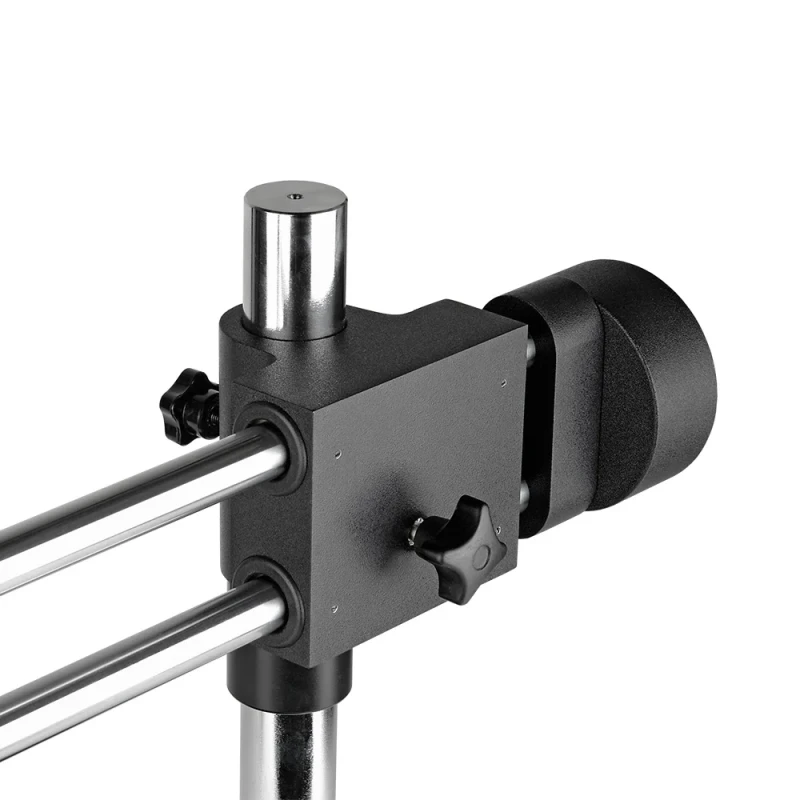

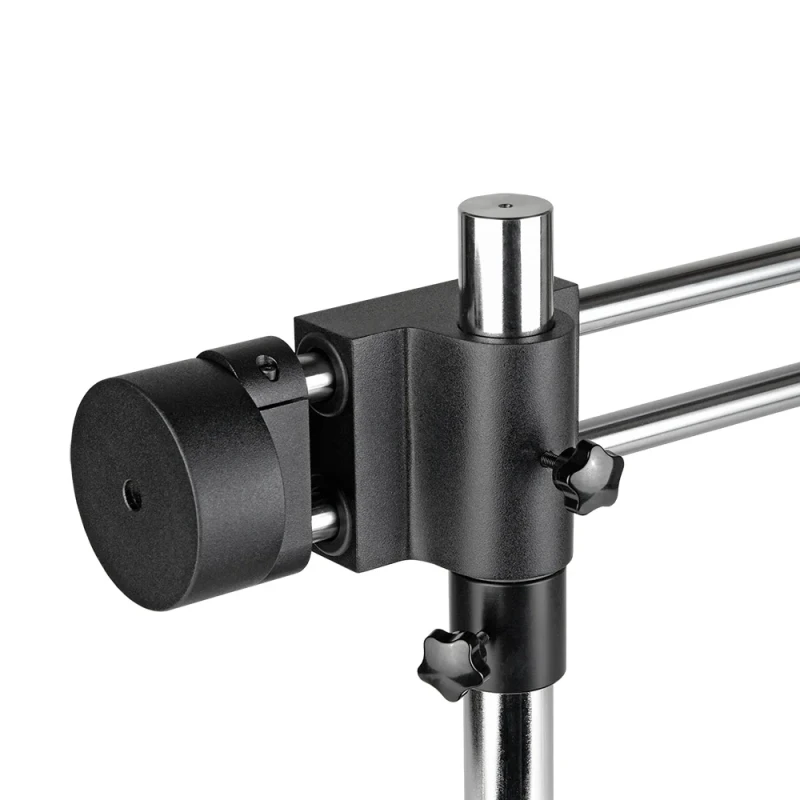

- Конструкция с параллельными штангами и противовесом гарантирует точность горизонтального перемещения и устойчивость штатива с установленной головкой.

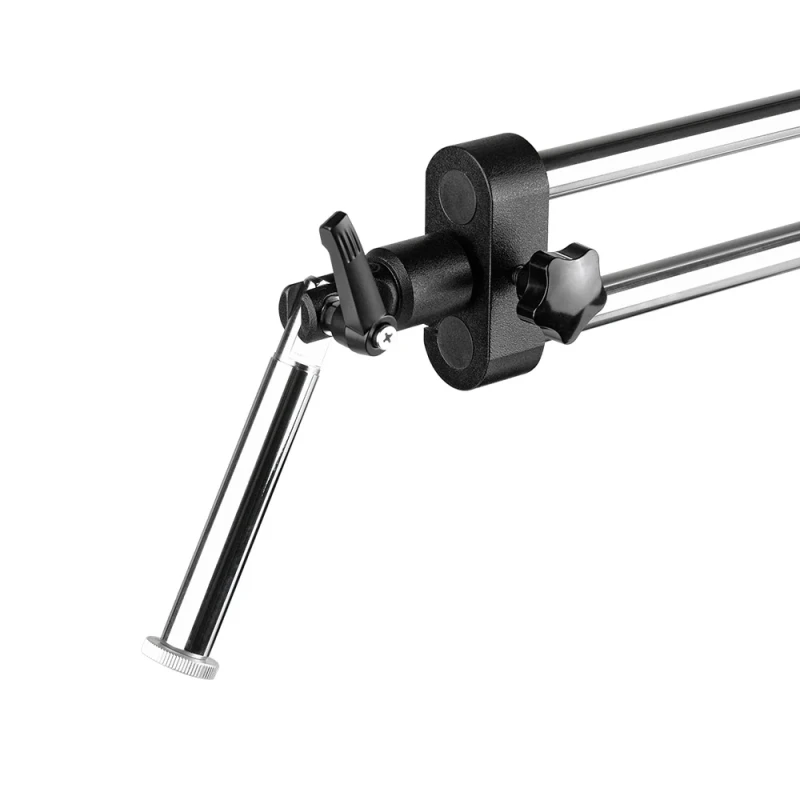

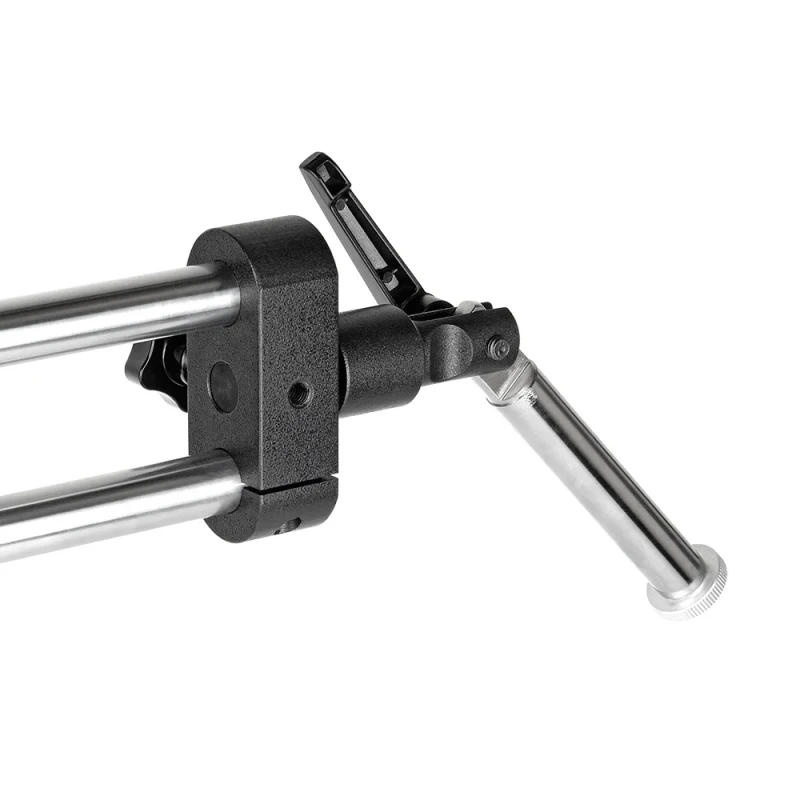

- Установочный палец Ø20 мм со страховочным винтом предназначен для крепления механизма фокусировки.
- Стальные штанги и массивное основание 330 × 330 × 18 мм обеспечивают жесткость и долговечность конструкции.
Характеристики
- Перемещение головки по горизонтали: 330 мм
- Перемещение головки по вертикали: 260 мм
- Повороты головки: в двух направлениях
- Наклон головки: до 45⁰
- Установочный палец: Ø20 / длина 115 мм
- Горизонтальные штанги: Ø20 / длина 500 мм
- Вертикальная штанга: Ø38 / длина 420 мм
- Материал штанг: сталь
- Размер основания: 330 × 330 × 18 мм
- Размеры штатива: 620 х 440 х 330 мм
- Вес штатива: 20 кг
Сценарии применения
- Исследование и визуальный контроль крупногабаритных деталей, образцов и изделий размером до 1000 мм.
- Промышленная дефектоскопия, сборка и ремонт электронных плат, где требуется точное позиционирование оптической головки.
- Научные лабораторные работы с биологическими, минералогическими и материаловедческими образцами.
- Учебные демонстрации и практикумы, где важны устойчивость и плавность перемещения оптики.
- Задачи, требующие значительного выноса оптической головки от вертикальной стойки без потери стабильности.
Совместимость и особенности эксплуатации
Для установки оптической головки на штатив Микромед TD-3 требуется механизм фокусировки для головок МС-2-ZOOM или механизм фокусировки для головок МС-4-ZOOM. Крепление механизма фокусировки осуществляется через установочный палец диаметром 20 мм, снабженный страховочным винтом. Конструкция с противовесом и параллельными штангами обеспечивает плавность и точность горизонтального перемещения. При работе с тяжелыми головками рекомендуется устанавливать штатив на ровную устойчивую поверхность.
