Микромед МС-2-ZOOM вар.2CR микроскоп стерео

Микроскоп стереоскопический МС-2-ZOOM вар.2CR предназначен для наблюдения прямого, неперевернутого изображения объемных объектов. С его помощью могут выполняться различные тонкие работы, требующие точной координации глаз и рук наблюдателя, например, при монтаже микроэлектронных компонентов или при изготовлении микропрепаратов для биологических исследований.

Высокое качество изображения, создаваемое стереомикроскопами МИКРОМЕД с переменным увеличением, определяется точно рассчитанными и изготовленными объективами с переменным увеличением – ZOOM. Благодаря их сложной конструкции с исправленными аберрациями и специальным сортам оптического стекла достигается высокая резкость и яркость изображения во всем диапазоне увеличений. Благодаря этому, наблюдатель видит отличное трехмерное изображение, вне зависимости от положения барабанчика изменения увеличения, как при наблюдении в окуляры, так и при записи с помощью камеры.

Микроскоп входит в линейку стереоскопических микроскопов торговой марки Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

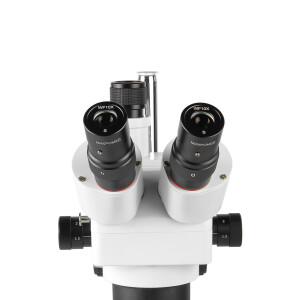

Визуальная насадка тринокулярного типа позволяет устанавливать в третий тубус камеру – цифровой видеоокуляр для вывода изображения на внешний монитор и для записи фото и видео файлов. Посадочный диаметр тубуса - 23,2 мм, это позволяет устанавливать камеру напрямую, без использования дополнительных переходников. Камера в комплект микроскопа МС-2-ZOOM вар.2CR не входит и приобретается отдельно. Выбрать и приобрести видеоокуляр можно как в нашем интернет-магазине, так и у наших дилеров.

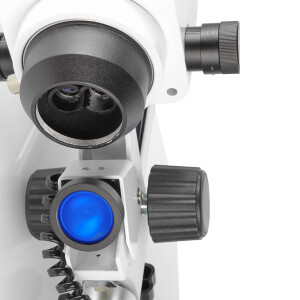

Стереомикроскоп предназначен для проведения исследований в отраженном и проходящем свете. Для подсветки предмета предназначены встроенные в его конструкцию осветители с низковольтными галогенными лампами. Осветитель отраженного света встроен в штатив и имеет линзовый коллектор в оправе, что позволяет получать яркой равномерное пятно в плоскости предмета. Осветитель проходящего света для обеспечения равномерности освещения снабжен матовым рассеивателем и встроен в основание. Блок питания осветителей расположен в основании микроскопа. При необходимости использовать дополнительный осветитель отраженного света, его можно выбрать из ассортимента дополнительных принадлежностей.

Для системы фокусировки микроскопа используется зубчато - реечный механизм с фиксатором. Плавность хода оптической головки микроскопа обеспечивает движение по направляющей «ласточкин хвост». Конструкция обеспечивает не только плавный ход и высокую точность настройки положения фокуса, но и предотвращает самопроизвольное опускание оптической головки.

Микроскоп имеет рабочее расстояние 85 мм, и оно не меняется при изменении увеличения как объективов, так и окуляров. Рабочее расстояние может варьироваться в пределах от 172 мм до 28 мм при использования дополнительных насадок на объективы, предназначенных для изменения диапазона увеличений.

Основание микроскопа и корпус визуальной насадки изготовлены методом литья под давлением из алюминиевого сплава, штатив из стали с гальваническим покрытием хромом. Это гарантирует отсутствие люфтов, стабильность настроек и длительный срок службы микроскопа.

Особенности:

• Стереомикроскоп создает прямое изображение наблюдаемого объекта.
• Визуальная насадка снабжена каналом визуализации - дополнительным тубусом для камеры.
• Микроскоп имеет переменное увеличение в диапазоне от 10х до 40х.
• Применение насадок на объективы позволяет расширить диапазон увеличений от 2,5х до 160 х.
• Увеличенное до 85 мм рабочее расстояние микроскопа позволяет комфортно исследовать крупные объекты.
• При использовании с микроскопом приобретаемых отдельно оптических окуляров 5х, 15х и 20х, диапазон увеличений составит соответственно 5х-20х, 15х-60х и 20х-80х.
• Микроскоп имеет оптическую схему Грену, все его оптические детали изготовлены из оптических стекол и имеют просветляющее покрытие. Это обеспечивает высокий контраст и резкость изображения, как при наблюдениив окуляры, так и при записи фото/видео файлов с окулярной камеры.
• Конструкция микроскопа позволяет регулировать межзрачковое расстояние и производится разворотом окулярных тубусов.
• Фокусировка микроскопа производится перемещением визуальной насадки по вертикали с помощью удобного двухстороннего маховика. Прецизионная точность фокусировки обеспечивается применением зубчато – реечного механизма.
• Основание микроскопа и корпус визуальной насадки изготовлены из алюминиевого сплава, штатив из хромированной стали

Характеристики:

Стереоскопический

• Оптическая схема - Грену
• Изображение - прямое

Увеличение

• В базовой комплектации - 10х…40х
• С дополнительной оптикой - 2.5х…160х
• Оптические насадки, дополнительно - 0.5х, 0.75х, 1.5х, 2х
• Коэффициент зуммирования - 4х

Окуляры

• В базовой комплектации - SWF 10х/23
• Дополнительно - WF 5х/20, WF 15х/15, WF 20х/10, WF 10х/22 со шкалой

Визуальная насадка

• Тринокулярная
• Увеличение насадки - 1х
• Поворотная на 360°
• Угол наклона окулярных тубусов - 45⁰
• Межзрачковое расстояние - 55...75 мм
• Посадочный диаметр окуляров - 30.5 мм
• Диоптрийная настройка на обоих тубусах ±5 дптр
• Посадочный диаметр оптической головки - 75 мм
• Установка дополнительной камеры -
• В канал визуализации Ø23.2 мм
• Рабочее расстояние
• В базовой комплектации - 85 мм
• С дополнительной оптикой - 28…172 мм
• Поле зрения
• В базовой комплектации - 23…5.7 мм
• С дополнительной оптикой - 46…1.3 мм

Механизм фокусировки

• Рукоятки фокусировки с обеих сторон
• Диапазон хода механизма фокусировки - 60 мм
• Диапазон перемещения оптической головки - 205 мм

Штатив

• Высота штанги - 300 мм
• Диаметр штанги - 20 мм
• Материал - полированная хромированная сталь

Осветитель проходящего света

• Галогенная лампа 10Вт/12В с рефлектором
• Синий конверсионный фильтр
• Регулировка яркости - плавная 0…100%

Осветитель отраженного света

• Галогенная лампа 10Вт/12В с рефлектором
• Синий конверсионный фильтр
• Регулировка яркости - плавная 0…100%

Предметные вставки

• Полупрозрачная для проходящего света Ø95 мм
• Черная / белая для отраженного света Ø95 мм

Условия эксплуатации

• Диапазон рабочих температур +5… +40°C
• Рабочий диапазон отн. влажности 20…90%
• Питание - сеть переменного тока 230 В / 50 Гц

Массо-габаритные параметры

• Размеры микроскопа (В х Г х Ш)
• 570 макс х 240 х 240
• Масса микроскопа - 4.6 кг
• Размеры упаковки - 300 х 370 х 460 мм
• Масса в упаковке - 6.1 кг

• Основание со встроенными источниками света (с регулировкой яркости) и блоком питания, с колонкой и механизмом фокусировки – 1 шт
• Оптическая головка тринокулярная на микроскопе – 1 шт
• Окуляр 10х (установлены в окулярных тубусах) – 2 шт
• Резьбовой переходник под видеоокуляр – 1 шт
• Плата черно-белая 95 мм – 1 шт
• Плата стеклянная 95 мм (на микроскопе) – 1 шт
• Наглазники резиновые – 2 шт
• Кабель сетевой – 1 шт
• Светофильтр синий (установлены в осветителях на микроскопе) – 2 шт
• Лампа галогенная 12V 10W (одна установлена в микроскопе) – 2 шт
• Лампа 12V 10W с отражателем (установлена в микроскопе) – 1 шт
• Вставка плавкая 2А, 250 В (одна установлена в микроскопе) – 2 шт
• Чехол – 1 шт
• Руководство по эксплуатации и гарантийный талон
