Микромед МС-2-ZOOM вар.1CR микроскоп стерео

Микроскоп стереоскопический МС-2-ZOOM вар.1CR предназначен для наблюдения прямого, неперевернутого изображения объемных объектов. С его помощью могут выполняться различные тонкие работы, требующие точной координации глаз и рук наблюдателя, например, при монтаже микроэлектронных компонентов или при изготовлении микропрепаратов для биологических исследований.

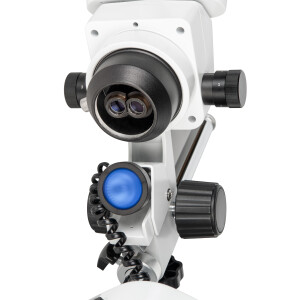

Высокое качество изображения, создаваемое стереомикроскопами МИКРОМЕД с переменным увеличением, определяется точно рассчитанными и изготовленными объективами с переменным увеличением – ZOOM. Благодаря их сложной конструкции с исправленными аберрациями и специальным сортам оптического стекла достигается высокая резкость и яркость изображения во всем диапазоне увеличений. Благодаря этому, наблюдатель видит отличное трехмерное изображение, вне зависимости от положения барабанчика изменения увеличения, как при наблюдении в окуляры, так и при записи с помощью камеры.

Микроскоп входит в линейку стереоскопических микроскопов торговой марки Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

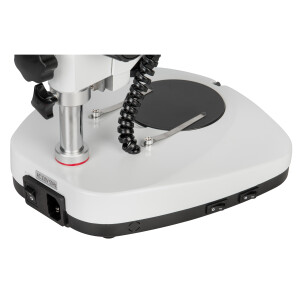

Стереомикроскоп предназначен для проведения исследований в отраженном и проходящем свете. Для подсветки предмета предназначены встроенные в его конструкцию осветители с низковольтными галогенными лампами. Осветитель отраженного света встроен в штатив и имеет линзовый коллектор в оправе, что позволяет получать яркой равномерное пятно в плоскости предмета. Осветитель проходящего света для обеспечения равномерности освещения снабжен матовым рассеивателем и встроен в основание. Блок питания осветителей расположен в основании микроскопа. При необходимости использовать дополнительный осветитель отраженного света, его можно выбрать из ассортимента дополнительных принадлежностей.

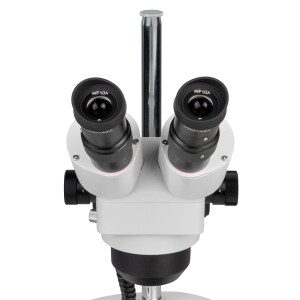

Визуальная насадка бинокулярного типа позволяет устанавливать в один из окулярных тубусов камеру – цифровой видеоокуляр для вывода изображения на внешний монитор и для записи фото и видео файлов. Видеоокуляр в комплект микроскопа МС-2-ZOOM вар.1CR не входит и приобретается отдельно. Выбрать и приобрести видеоокуляр можно как в нашем интернет-магазине, так и у наших дилеров.

Для того, чтобы установить видеоокуляр, необходимо извлечь из окулярного тубуса микроскопа оптический окуляр, и вместо него установить видеоокуляр. Рекомендуется устанавливать его в левый, имеющий диоптрийную подвижку, окулярный тубус. Это позволит отрегулировать его положение для наблюдения одинаково резкого изображение объекта исследования как в оптический окуляр, так и на мониторе. Окулярный тубус микроскопа имеет внутренний диаметр 30,5 мм, поэтому при использовании видеоокуляра с посадочным диаметром 23,2 мм потребуется переходник 23,2 мм - 30,5 мм.

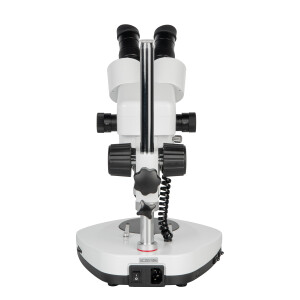

Для системы фокусировки микроскопа используется зубчато - реечный механизм с фиксатором. Плавность хода оптической головки микроскопа обеспечивает движение по направляющей «ласточкин хвост». Конструкция обеспечивает не только плавный ход и высокую точность настройки положения фокуса, но и предотвращает самопроизвольное опускание оптической головки.

Микроскоп имеет рабочее расстояние 85 мм, и оно не меняется при изменении увеличения как объективов, так и окуляров. Рабочее расстояние может варьироваться в пределах от 172 мм до 28 мм при использования дополнительных насадок на объективы, предназначенных для изменения диапазона увеличений.

Основание микроскопа и корпус визуальной насадки изготовлены методом литья под давлением из алюминиевого сплава, штатив из стали с гальваническим покрытием хромом. Это гарантирует отсутствие люфтов, стабильность настроек и длительный срок службы микроскопа.

Особенности:

• Стереомикроскоп создает прямое изображение наблюдаемого объекта.
• По сравнению с аналогами, микроскоп имеет увеличенное рабочее расстояние 85 мм, что позволяет исследовать более крупные объекты.
• Микроскоп имеет переменное увеличение в диапазоне от 10х до 40х.
• Применение насадок на объективы позволяет расширить диапазон увеличений от 2,5х до 160х.
• Изменение увеличения производится бесступенчато простым поворотом барабанчика.
• При использовании с микроскопом приобретаемых отдельно оптических окуляров 5х, 15х и 20х, диапазон увеличений составит соответственно 5х-20х, 15х-60х и 20х-80х.
• Микроскоп имеет оптическую схему Грену, все его оптические детали изготовлены из оптических стекол и имеют просветляющее покрытие.
• Это обеспечивает хороший контраст и резкость изображения, как при наблюдении в окуляры, так и при записи на цифровую камеру.
• Конструкция микроскопа позволяет регулировать межзрачковое расстояние и производится разворотом окулярных тубусов.
• Фокусировка микроскопа производится перемещением визуальной насадки по вертикали с помощью удобного двухстороннего маховика. Прецизионная точность фокусировки обеспечивается применением зубчато – реечного механизма.
• Основание микроскопа и корпус визуальной насадки изготовлены из алюминиевого сплава, штатив из хромированной стали.

Характеристики:

Микроскоп стерео МС-2-ZOOM вар. 1CR

• Стереоскопический
• Оптическая схема - Грену
• Изображение - прямое

Увеличение

• В базовой комплектации - 10х…40х
• С дополнительной оптикой - 2.5х…160х
• Оптические насадки, дополнительно - 0.5х, 0.75х, 1.5х, 2х
• Коэффициент зуммирования - 4х

Окуляры

• В базовой комплектации - SWF 10х/23
• Дополнительно - WF 5х/20, WF 15х/15, WF 20х/10, WF 10х/22 со шкалой

Визуальная насадка

• Бинокулярная
• Увеличение насадки - 1х
• Поворотная на 360°
• Угол наклона окулярных тубусов - 45⁰
• Межзрачковое расстояние - 55...75 мм
• Посадочный диаметр окуляров - 30.5 мм
• Диоптрийная настройка на обоих тубусах ±5 дптр
• Посадочный диаметр оптической головки - 75 мм
• Установка дополнительной камеры В окулярный тубус Ø30.5 мм

Рабочее расстояние

• В базовой комплектации - 85 мм
• С дополнительной оптикой - 28…172 мм

Поле зрения

• В базовой комплектации - 23…5.7 мм
• С дополнительной оптикой - 46…1.3 мм

Механизм фокусировки

• Рукоятки фокусировки с обеих сторон
• Диапазон хода механизма фокусировки - 60 мм
• Диапазон перемещения оптической головки - 205 мм

Штатив

• Высота штанги - 300 мм
• Диаметр штанги - 20 мм
• Материал - полированная хромированная сталь

Осветитель проходящего света

• Галогенная лампа 10Вт/12В с рефлектором
• Синий конверсионный фильтр
• Регулировка яркости - плавная 0…100%

Осветитель отраженного света

• Галогенная лампа 10Вт/12В с рефлектором
• Синий конверсионный фильтр
• Регулировка яркости - плавная 0…100%

Предметные вставки

• Полупрозрачная для проходящего света Ø95 мм
• Черная / белая для отраженного света Ø95 мм

Условия эксплуатации

• Диапазон рабочих температур +5… +40°C
• Рабочий диапазон отн. влажности 20…90%
• Питание - сеть переменного тока 230 В / 50 Гц

Массо-габаритные параметры

• Размеры микроскопа (В х Г х Ш)
• 520 макс х 240 х 240
• Масса микроскопа - 4.6 кг
• Размеры упаковки - 300 х 370 х 460 мм
• Масса в упаковке - 6.1 кг

• Основание со встроенными источниками света (с регулировкой яркости) и блоком питания, колонкой и механизмом фокусировки – 1 шт
• Оптическая головка бинокулярная на микроскопе – 1 шт
• Окуляр 10х (установлены в окулярных тубусах) – 2 шт
• Плата черно-белая 95 мм – 1 шт
• Плата стеклянная 95 мм (на микроскопе) – 1 шт
• Наглазники резиновые – 2 шт
• Кабель сетевой – 1 шт
• Светофильтр синий (установлены в осветителях на микроскопе) – 2 шт
• Лампа галогенная 12V 10W (одна установлена в микроскопе) – 2 шт
• Лампа 12V 10W с отражателем (установлена в микроскопе) – 1 шт
• Вставка плавкая 2А, 250 В (одна установлена в микроскопе) – 2 шт
• Чехол – 1 шт
• Руководство по эксплуатации и гарантийный талон
