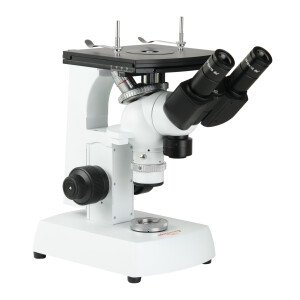

Микромед МЕТ С микроскоп

Микроскоп Микромед МЕТ С предназначен для изучения микроструктур металлов и сплавов, геолого-рудных исследований и для контроля качества изделий на производстве. Микроскоп используется в лабораториях предприятий металлургической, микроэлектронной, машиностроительной промышленности, также микроскоп широко применяется в высших учебных заведениях. Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

Оптическая система микроскопа Микромед МЕТ С скорректирована на длину тубуса 160 мм. Включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства, опак - иллюминатор для прямого освещения объекта наблюдения и светоделитель для распределения светового потока между окулярными тубусами и каналом визуализации.

В стандартный комплект поставки микроскопа входят четыре объектива с планахроматической коррекцией - 4х/0.1, 10х/0.25, 20х/0.40 и 40х/0.65. Благодаря исправленной кривизне поля и сферической аберрации, исследователь может наблюдать плоское изображение без искажений по краям и имеющее одинаково высокую резкость по всему полю. В сочетании с исправленным хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Все объективы изготовлены в соответствии с требованиями парфокальности - при смене увеличений не теряется наводка на резкость.

Объективы микроскопа установлены на револьверном устройстве, что позволяет наблюдателю посредством простого поворота устройства с объективами быстро переходить к исследованиям с различными увеличениями.

Микроскоп комплектуется широкопольными окулярами 10х/18, 12.5х/14 и окуляром 10х/18 с измерительной шкалой. Окуляры имеют вынесенный зрачок, благодаря этому возможно полноценное наблюдение всего поля зрения наблюдателю в очках. Все оптические детали изготовлены из оптических стекол высокого класса и имеют многослойное просветляющее покрытие поверхностей, что обеспечивает наблюдение контрастного и яркого изображения большого размера.

Микроскоп позволяет устанавливать цифровую окулярную камеру - видеоокуляр для вывода изображения на внешнее устройство и записи файлов. Камера устанавливается в вертикальный выход канала визуализации – третий тубус. Тубус комплектуется адаптером стандарта С-Mount для установки камер различных типов. Видеоокуляр в комплект поставки микроскопа не входит, его можно выбрать и приобрести как в нашем интернет-магазине или салонах Вебер, так и у наших дилеров.

Микроскоп Микромед МЕТ С имеет систему прямого освещения предмета через объектив. Это позволяет создавать высокую интенсивность освещения в размер поля исследуемого участка предмета светом, падающим на предмет строго в вертикальном направлении. Это особенно важно для исследования полированных образцов в металлографии и петрографии. Осветитель отраженного света состоит из коллектора с регулируемой полевой диафрагмой и конденсора с регулируемой апертурной диафрагмой. Опак-иллюминатор направляет свет, отраженный от объекта, на окулярные тубусы, и одновременно направляет свет источника от конденсора через объектив микроскопа на объект исследования. В качестве источника света использован мощный 3-х ваттный светодиод с регулировкой яркости свечения. Блок питания светодиода встроен в основание микроскопа.

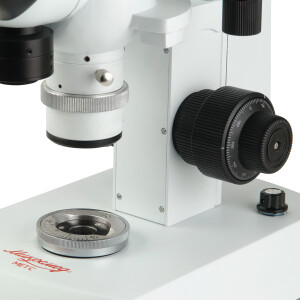

Фокусировка микроскопа осуществляется перемещением предметного столика, оптическая головка с объективами остается при этом неподвижной. Механизм имеет свободную от люфтов зубчато-реечную конструкцию с демпфированными направляющими. Двухступенчатая конструкция обеспечивает грубую и тонкую фокусировку. Механизм управляется коаксиальными рукоятками и снабжен регулятором усилия хода и ограничителем.

Микроскоп Микромед МЕТ С оборудован предметным столиком, позволяющим точно и плавно перемещать объект наблюдения в пределах 30 / 30 мм по координатам X / Y. В отличие от прямых микроскопов, столик микроскопа Микромед МЕТ С расположен над объективом и имеет увеличенные размеры - 180 х 165 мм. Такое устройство обусловлено большими размерами и весом исследуемых объектов - максимальная нагрузка на предметный столик может составлять 2 килограмма.

Микроскоп имеет полностью металлическую ударопрочную конструкцию. Штатив и основание изготовлены методом литья под давлением из алюминиевого сплава. Конструкция микроскопа гарантирует надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами.

Особенности:

• Увеличение 40х - 500х.
• Объективы с планахроматической коррекцией обеспечивают высокое качество изображение по всему полю.
• Объективы парфокальны и при смене увеличения фокусировка не требуется.
• Револьверное устройство на подшипнике требует минимального усилия для смены увеличения.
• Третий тубус с адаптером С-Mount позволяет использовать цифровые камеры различных типов (видеоокуляры) для записи изображений параллельно с наблюдением через окуляры.
• Три типа окуляров в комплекте - 10х/18, 12.5х/14 и 10х/18 со шкалой.
• Прямая подсветка объекта. Свет высокой интенсивности падает на объект строго по нормали.
• Механизм грубой и тонкой фокусировки с регулятором усилия хода и ограничителем.
• Двухсторонние рукоятки фокусировки позволяют работать как левой, так и правой рукой.
• Диоптрийная коррекция +/-5 дптр.
• Регулировка межзрачкового расстояния окулярных тубусов.

Характеристики:

• Тип Металлографический инвертированный
• Увеличение 40х - 500х
• Оптическая схема Тубус 160 мм

Объективы

• Тип Металлографические
• Коррекция Планахроматы, коррекция 160 мм, без покровного стекла
• В комплекте Plan 4х/0.10, Plan 10х/0.25, Plan 20х/0.40, Plan 40х/0.65
• Револьверное устройство На 4 объектива

Окуляры

• Тип Широкого поля с вынесенным зрачком
• В комплекте 10х/18, 12.5х/14, 10х/18 со шкалой
• Посадочный диаметр окуляров 23.2 мм

Визуальная насадка

• Тип Тринокулярная Зидентопфа
• Угол наклона окулярных тубусов 45⁰
• Собственное увеличение 1х
• Регулировка межзрачкового расстояния 55 ... 75 мм
• Диоптрийная настройка На левом тубусе ± 5 дптр
• Разделение светового потока Светоделитель
• Установка видеоокуляра Адаптер C-mount в комплекте

Предметный столик

• Тип Механический, двухслойный
• Размер 180х165 мм
• Предметная вставка Ø68 мм с отверстием Ø25 мм и Ø15 мм
• Перемещение препарата Коаксиальные рукоятки X-Y, диапазон перемещения 30 - 30 мм
• Максимальная нагрузка 2 кг на центральную часть

Осветитель отраженного света

• Тип Кёлера, отраженного света
• Апертурная диафрагма Регулируемая, ирисовая
• Центрировка апертурной дивфрагмы Есть
• Полевая диафрагма Регулируемая, ирисовая
• Цветные светофильтры желтый, зеленый, голубой, матовый, нейтральный серый (Ø32 мм)
• Источник света Светодиод 3Вт
• Регулировка яркости Плавная 0…100%
• Питание Встроенный блок питания

Механизм фокусировки

• Тип Зубчато - реечный, демпфированный
• Рукоятки фокусировки Грубой и тонкой фокусировки, коаксиальные, с обеих сторон
• Величина хода тонкой фокусировки 0.2 мм/оборот
• Цена деления тонкой фокусировки 2 мкм
• Регулировка усилия грубой фокусировки Есть
• Блокировка фокусировки Есть

Эксплуатационные параметры

• Питание Сеть переменного тока 220±22В/50Гц
• Рабочий диапазон температур 5... 40⁰С
• Рабочий диапазон отн. влажности 20…90%

Габариты и вес

• Габаритные размеры (ШхBхГ) 170х340х370 мм
• Вес, не более 6.8 кг

• Основание со встроенным блоком питания и источником света
• Штатив с механизмом фокусировки (установлен на основание)
• Визуальная тринокулярная насадка с углом наклона тубусов 45° и регулируемым межзрачковым расстоянием 55-75 мм
• Револьвер на 4 объектива (установлен на визуальную насадку)
• Канал визуализации (встроен в визуальную насадку)
• Адаптер С-mount (установлен на визуальной насадке)
• Объектив планахромат Plan 4х / 0,10 / WD 9 мм (на револьвере)
• Объектив планахромат Plan 10х / 0,25 / WD 7 мм (на револьвере)
• Объектив планахромат Plan 20х / 0,40 / WD 2.5 мм (на револьвере)
• Объектив планахромат Plan 40х / 0,65 / WD 0.5 мм (на револьвере)
• Окуляр WF10х/18 – 2 шт
• Окуляр WF 12.5х/14 – 2 шт
• Окуляр WF 10х/18 со шкалой и диоптрийной настройкой
• Светофильтр голубой Ø32 мм
• Светофильтр зеленый Ø32 мм
• Светофильтр желтый Ø32 мм
• Светофильтр матовый Ø32 мм
• Светофильтр серый нейтральный Ø32 мм
• Двухкоординатный предметный столик 180х165 мм, диапазон перемещения 30х30 мм (установлен на штативе)
• Вкладыш для предметного столика круглый Ø 68 мм с отверстием Ø15 мм
• Вкладыш для предметного столика круглый Ø 68 мм с отверстием Ø25 мм
• Полевая ирисовая диафрагма (встроена в коллектор)
• Апертурная ирисовая диафрагма с центрировочными винтами (встроена в конденсор)
• Светодиод белого света 3Вт (в осветителе)
• Пружинный прижим (рассчитан на объект высотой от 5 до 25 мм) – 2 шт
• Сетевой кабель
• Вставка плавкая (предохранитель) – 2 шт
• Чехол пылезащитный
• Руководство по эксплуатации
