Микромед MC-6-ZOOM LED микроскоп стерео

Стереомикроскоп Микромед МС-6-ZOOM LED предназначен для наблюдения неперевернутого объемного изображения трехмерных объектов. С его помощью могут выполняться различные тонкие работы, требующие точной координации глаз и рук наблюдателя, например, при монтаже микроэлектронных компонентов или при изготовлении микропрепаратов для биологических исследований. Микроскоп построен по оптической схеме Грену, отличительной особенностью которой является ярко выраженный стереоэффект – возможность реалистично наблюдать объект исследования близко к тому, как его видит человеческий глаз.

Микроскоп входит в линейку стереоскопических микроскопов торговой марки Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

Высокое качество изображения, создаваемое стереомикроскопами МИКРОМЕД с переменным увеличением, определяется точно рассчитанными и изготовленными объективами с переменным увеличением – ZOOM. Благодаря их сложной конструкции с исправленными аберрациями и специальным сортам оптического стекла достигается высокая резкость и яркость изображения во всем диапазоне увеличений. Потому, вне зависимости от выбранного увеличения, наблюдатель видит объемное изображение высокого качества как при наблюдении в окуляры, так и при записи с помощью камеры.

Благодаря применению специально рассчитанных объективов, микроскоп позволяет работать в широком диапазоне увеличений от 7х до 45х и сохранять неизменно высокое качество изображения. Изменение увеличения микроскопа бесступенчатое и осуществляется поворотом барабанчиков, выведенных на обе стороны штатива. Барабанчики снабжены механизмами клик-стоп, что позволяет с высокой точностью и повторяемостью устанавливать необходимые значения увеличений.

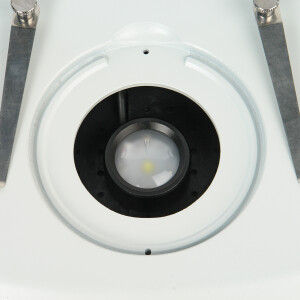

Стереомикроскоп Микромед МС-6-ZOOM LED предназначен для проведения исследований как в отраженном, так и в проходящем свете с помощью встроенных в его конструкцию осветителей на светодиодах. Точечный источник проходящего света и два осветителя отраженного света создают освещение, близкое к дневному. Подобный свет способствует правильной цветопередаче и упрощает настройку WB.

Осветители отраженного света снабжены фокусирующими линзами, что позволяет получать равномерную освещенность пространства предмета. Осветители закреплены на гибких держателях, благодаря такой конструкции можно регулировать высоту осветителя и угол падения света. Возможность использования всех осветителей совместно позволяет добиваться качественной подсветки сложных объектов, в том числе полупрозрачных.

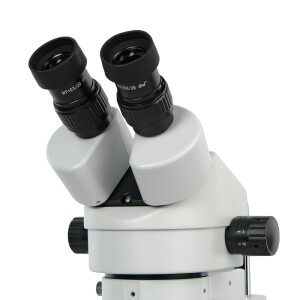

Бинокулярная визуальная насадка микроскопа Микромед МС-6-ZOOM LED позволяет устанавливать в один из окулярных тубусов камеру – цифровой видеоокуляр для вывода данных на внешний монитор и записи фото и видео файлов.

Оба окулярных тубуса визуальной насадки имеют диоптрийную подвижку, поэтому камера может быть установлена в любой из тубусов. С помощью подвижки наблюдатель сможет настраивать точную фокусировку как в оптическом, так и в цифровом канале. Окулярный тубус микроскопа имеет внутренний диаметр 30,0 мм, поэтому при использовании видеоокуляра с посадочным диаметром 23,2 мм потребуется переходник 23,2 мм - 30,0 мм.

Видеоокуляр в комплект микроскопа не входит и приобретается отдельно. Выбрать и приобрести видеоокуляр можно как в нашем интернет-магазине, так и у наших дилеров.

Большое рабочее расстояние

Особенностью микроскопа Микромед МС-6-ZOOM LED является большое рабочее расстояние, составляющее 100 мм и не зависящее от установленного значения увеличения микроскопа. Также рабочее расстояние остается неизменным при смене оптического окуляра. Значительная величина рабочего расстояния позволяет работать с дополнительными оптическими насадками - уменьшающей оптической насадкой 0,5х и повышающей насадкой 2х.

Насадка 0,5х уменьшает кратность микроскопа до 3,5х – 22,5х. Рабочее расстояние увеличивается до 165 мм.

Насадка 2х увеличивает кратность микроскопа до 14х – 90х. Рабочее расстояние уменьшается до 30 мм.

Фокусировка микроскопа осуществляется перемещением оптической головки с визуальной насадкой. Для системы фокусировки в микроскопе применен зубчато - реечный механизм с фиксатором. Плавность хода оптической головки микроскопа обеспечивает движение по направляющей «ласточкин хвост». Конструкция обеспечивает плавный ход и высокую точность настройки положения фокуса. Встроенный механизм регулировки усилия фокусировки способствует настройке комфортной фокусировки и предотвращает самопроизвольное опускание оптической головки.

Основание микроскопа, штатив и корпус визуальной насадки изготовлены методом литья под давлением из алюминиевого сплава. Штативная штанга из хромированной стали.

Подобная конструкция гарантирует отсутствие люфтов, стабильность настроек и длительный срок службы микроскопа. Основание и корпус визуальной насадки имеют износостойкое покрытие с антистатическими свойствами.

Особенности:

• Прямое объемное изображение наблюдаемого объекта.
• Диапазон увеличений микроскопа от 7х до 45х.
• Большое рабочее расстояние позволяет исследовать крупные объекты.
• Использование оптической насадки 0,5х позволяет увеличить рабочее расстояние до 165 мм.
• Применение насадок и дополнительных окуляров позволяет расширить диапазон увеличений от 3,5х до 90х.
• Все оптические детали микроскопа изготовлены из оптических стекол высокого качества и имеют просветляющее покрытие. Это обеспечивает высокий контраст и резкость изображения.
• Два осветителя на гибких держателях и осветитель проходящего света позволяют добиваться качественной подсветки сложных объектов, в том числе полупрозрачных.
• Микроскоп снабжен механизмами диоптрийной коррекции на обоих окулярных тубусах.
• Прецизионная точность фокусировки обеспечивается применением зубчато – реечного механизма и направляющей «ласточкин хвост» .

Характеристики:

• Модель MC-6-ZOOM LED
• Оптическая схема Грену
• Общее увеличение микроскопа, крат 7...45
• Увеличение с дополнительными насадками, крат 3.5...180
• Увеличение объективов, крат 0.7...4.5
• Коэффициент зуммирования 6.4

Размер поля зрения в пространстве предметов с комплектными окулярами, мм

• Без насадок 28.6... 4.4
• С насадкой 0.5х - 57.1…8.9
• С насадкой 1.5х - 19.0…3.0
• С насадкой 2х - 14.3…2.2

Рабочее расстояние, мм

• Без насадок 100
• С насадкой 0.5х - 165
• С насадкой 1.5х - 45
• С насадкой 2х - 30

Визуальная насадка

• Тип бинокулярная
• Угол наклона тубусов 45°
• Поворот насадки 360°
• Регулировка межзрачкового расстояния, мм 48...74
• Диоптрийная коррекция, дптр ±5 на обоих тубусах

Окуляры

• В комплекте WF 10x / 20 мм с вынесенным зрачком
• Дополнительно WF 15/15, WF 20/10
• Посадочный диаметр, мм 30.0

Осветители

• Проходящего света светодиод 3 Вт с коллектором
• Отраженного света два светодиодных осветителя 3 Вт
• На гибких держателях да
• Вставки в предметный столик Матовая Ø95 мм в оправе Черная / белая Ø95 мм
• Питание, сеть переменного тока, В/Гц 220-230 / 50-60
• Диапазон рабочих температур, °C +5… +40
• Размеры микроскопа, мм 200 х 280 х 292
• Масса микроскопа, кг 5
• Размеры в упаковке, мм 515 х 370 х 300
• Масса в упаковке, кг 6.2

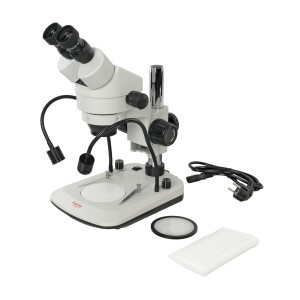

• Основание со штативом, механизмом фокусировки, встроенными осветителям проходящего и отраженного света с регуляторами яркости и блоком питания.
• Бинокулярная визуальная насадка (установлена).
• Окуляр 10х/20 – 2 шт.
• Наглазники резиновые – 2 шт.
• Вставка Ø95 мм двухсторонняя черная / белая.
• Вставка Ø95 мм матовая (установлена).
• Кабель сетевой.
• Пылезащитный чехол.
• Руководство по эксплуатации.

ПО ДОПОЛНИТЕЛЬНОМУ ЗАКАЗУ:

• Окуляр широкого поля WF 15/15 – 2 шт.
• Окуляр широкого поля WF 20/10 – 2 шт.
• Оптическая насадка 0.5х.
• Оптическая насадка 1.5х.
• Оптическая насадка 2х.
• Окулярная камера с ПО.
• Микрометрический слайд X-Y.
