Большое рабочее расстояние микроскопа позволяет исследовать не только плоские, но и крупные объемные объекты. Благодаря наблюдаемому неперевернутому изображению и возможности наблюдений как в отраженном, так и в проходящем свете микроскоп с успехом используется для проведения разнообразных точных работ, таких как препарирования в биологии и выполнение тонких технологических операций в промышленности.
Он широко применятся в медико-биологических лабораториях, промышленности, материаловедении, биотехнологии, фармацевтике, сельском хозяйстве, криминалистике. Микроскоп используется при реставрационных работах, на производстве и в учебном процессе.
Микроскоп МС-7 ZOOM входит в линейку стереоскопических микроскопов торговой марки Микромед, отличающихся отменным качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Высокое качество изображения, создаваемое микроскопом, во многом определяется точно рассчитанными и изготовленными объективами. Благодаря конструкции с исправленными аберрациями с применением специальных сортов оптического стекла обеспечивается высокая резкость и яркость изображения во всем диапазоне увеличений. Поэтому наблюдатель видит естественное изображение с высоким разрешением по всему полю вне зависимости от выбранного увеличения, как при наблюдении в окуляры, так и при записи файлов.
Микроскоп Микромед МС-7 ZOOM построен по оптической схеме Грену и для наблюдения выраженного стереоскопического эффекта при наблюдении трехмерных объектов снабжен двумя объективами, расположенными под углом к плоскости исследуемого предмета.
Объективы микроскопа имеют переменное увеличение от 0.67х до 4.5х, что обеспечивает плавное изменение масштаба наблюдаемого изображения в 6.7 раза. Оптическая конструкция объективов позволяет сохранять точную фокусировку на всех увеличениях. Изменения увеличения производится вращением рукоятки зуммирования.

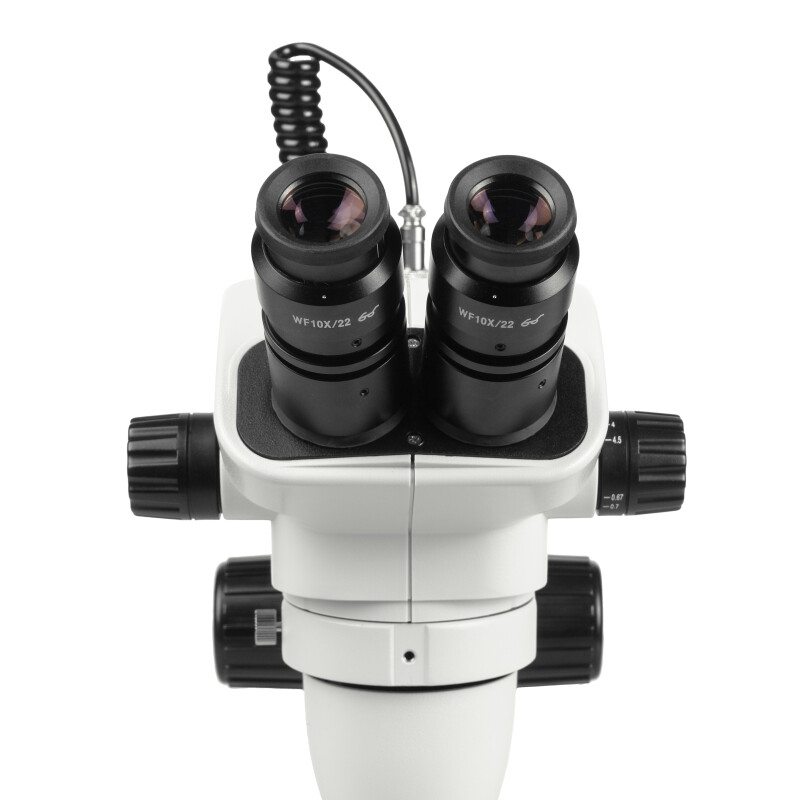

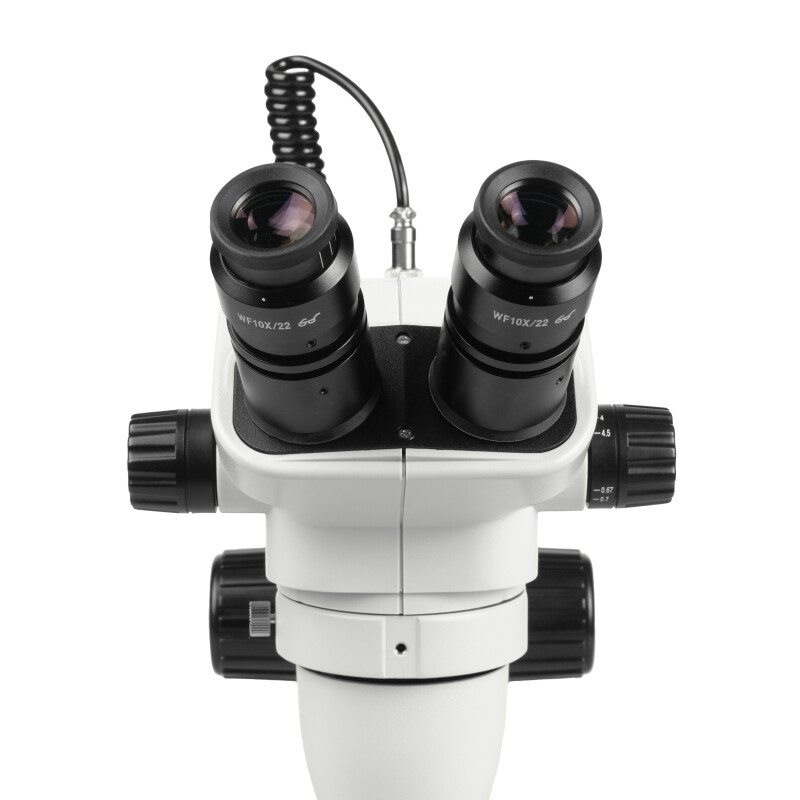

Особенностью оптической головки является регулировка межзрачкового расстояния, она производится простым передвижением окулярных тубусов в стороны. Оптическая головка микроскопа снабжена призменной оборачивающей системой, благодаря которой наблюдатель всегда видит не перевернутое, а прямое и яркое изображение.
Микроскоп комплектуется окулярами широкого поля WF 10х/22. Общее увеличение микроскопа с ними составляет от 6.7х до 45х. Окуляры имеют конструкцию с вынесенным выходным зрачком, что позволяет вести комфортное наблюдение как в очках, так и без них. Каждый окуляр микроскопа снабжен собственным механизмом диоптрийной коррекции. Для микроскопа доступны разнообразные дополнительные окуляры с увеличением до 30х.
Конструкция оптической головки микроскопа позволяет применять оптические насадки на объективы. Выпускается четыре вида насадок - с увеличениями 0,5х, 0,75х, 1,5х и 2х.
Их применение позволяет в широких пределах изменять увеличение и рабочее расстояние микроскопа. Также при использовании насадок изменяется размер поля зрения. Значения увеличений, рабочих расстояний и размеров полей зрения при использовании различных насадок приведены в их описаниях.
Использование дополнительных окуляров и оптических насадок позволяет изменять общий диапазон увеличений микроскопа в пределах от 3.4х до 270х.
Рабочее расстояние микроскопа без применения дополнительных насадок составляет 105 мм и оптика микроскопа позволяет сохранять его неизменным при всех увеличениях. Также рабочее расстояние остается неизменным и при смене окуляров.
Микроскоп оборудован осветителями отраженного и проходящего света. Особенностью осветителей является источник света – светодиодная матрица с технологией bi-color. Это позволяет использовать в зависимости от задач теплый свет с Тцв. = 3600⁰К или холодный свет
с Тцв. = 6500⁰К. Изменение цветовой температуры производится дискретно с помощью поворотного регулятора справа на основании микроскопа.

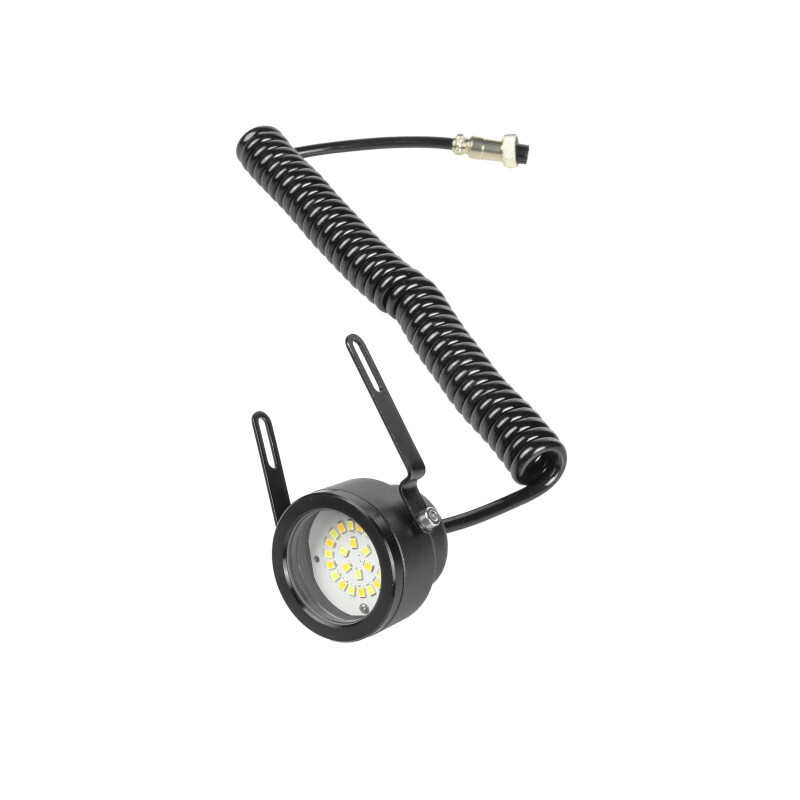

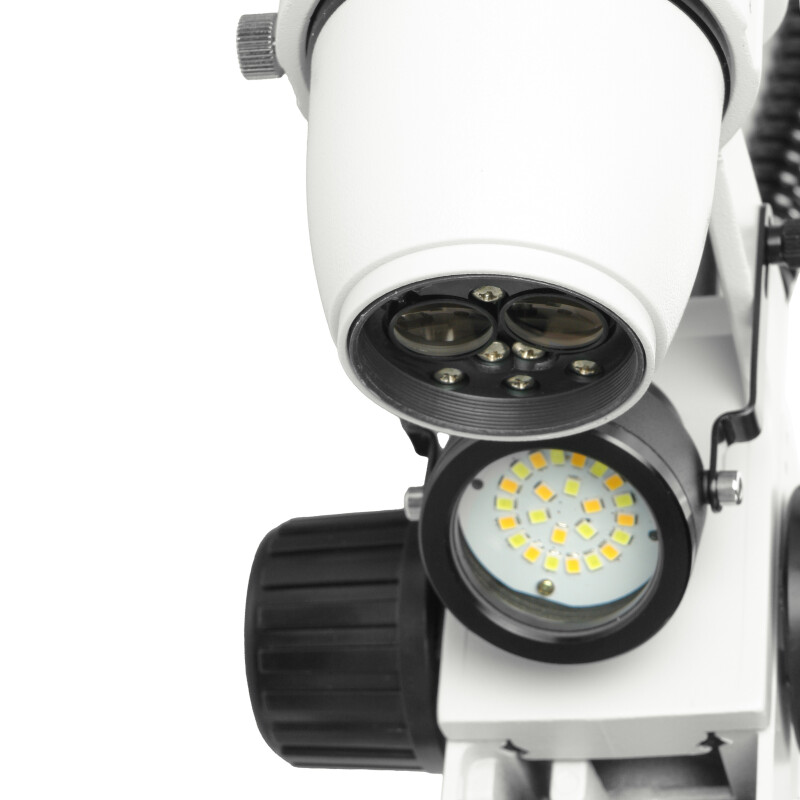

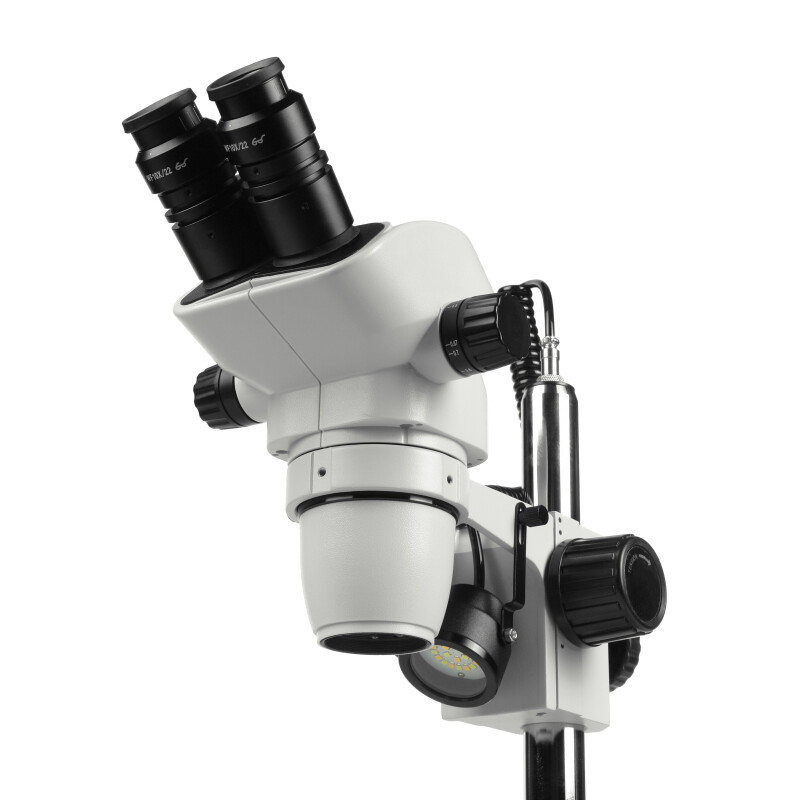

Осветитель отраженного света имеет мощность 3 Вт, он обеспечивает косое верхнее освещение объекта, хорошо подчеркивающее его объем, и используется для подсветки непрозрачных или полупрозрачных объектов. Осветитель создает равномерное освещение поверхности диаметром до 200 мм. Для регулировки осветитель снабжен поворотными кронштейнами.

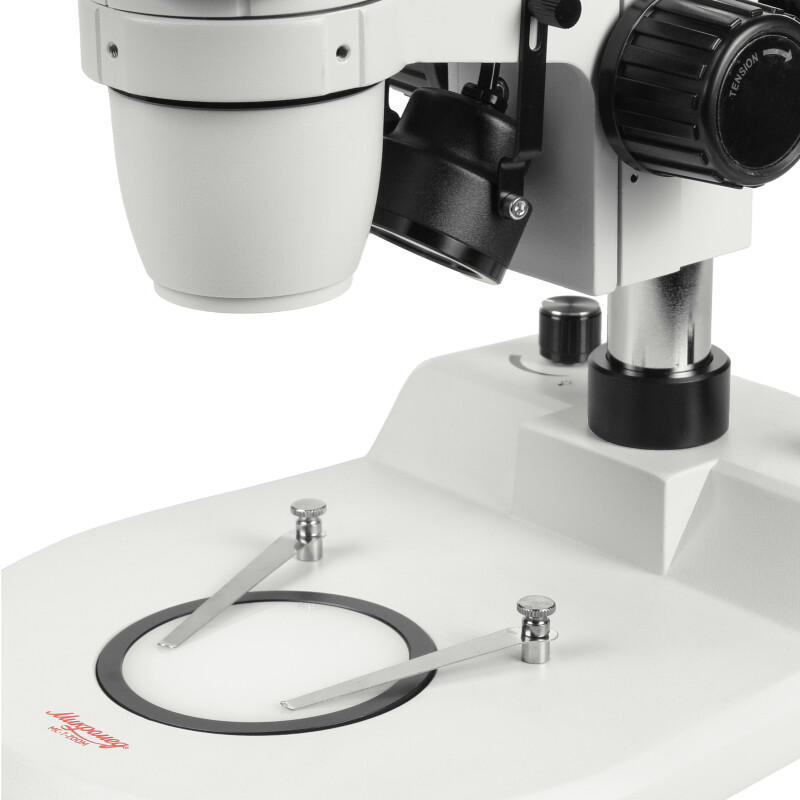

Осветитель проходящего света встроен в основание и имеет мощность 5 Вт. Для размещения объекта исследования применяются круглые вставки, устанавливаемые в гнездо основания.

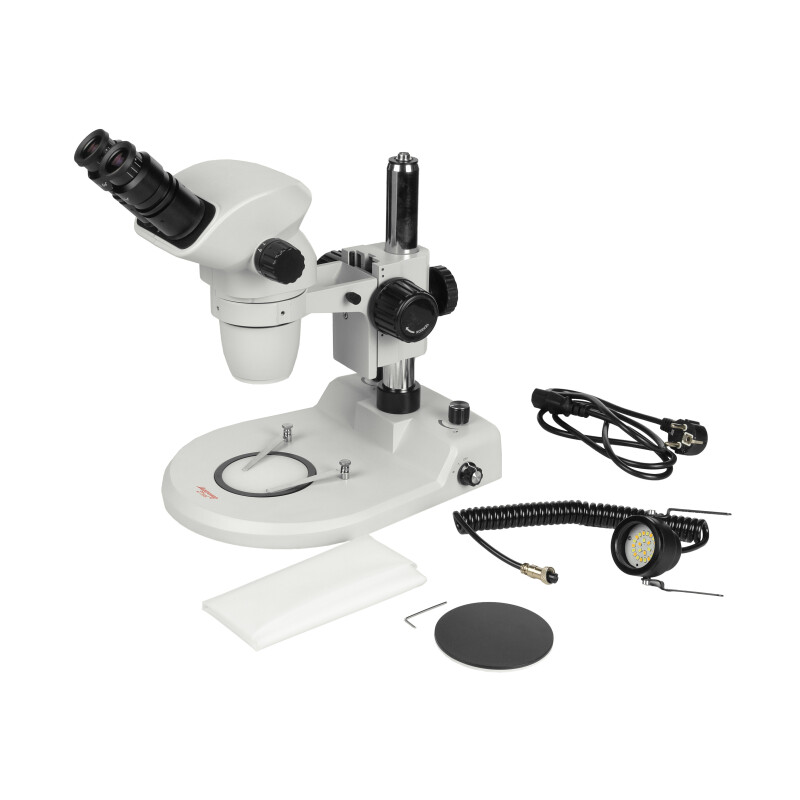

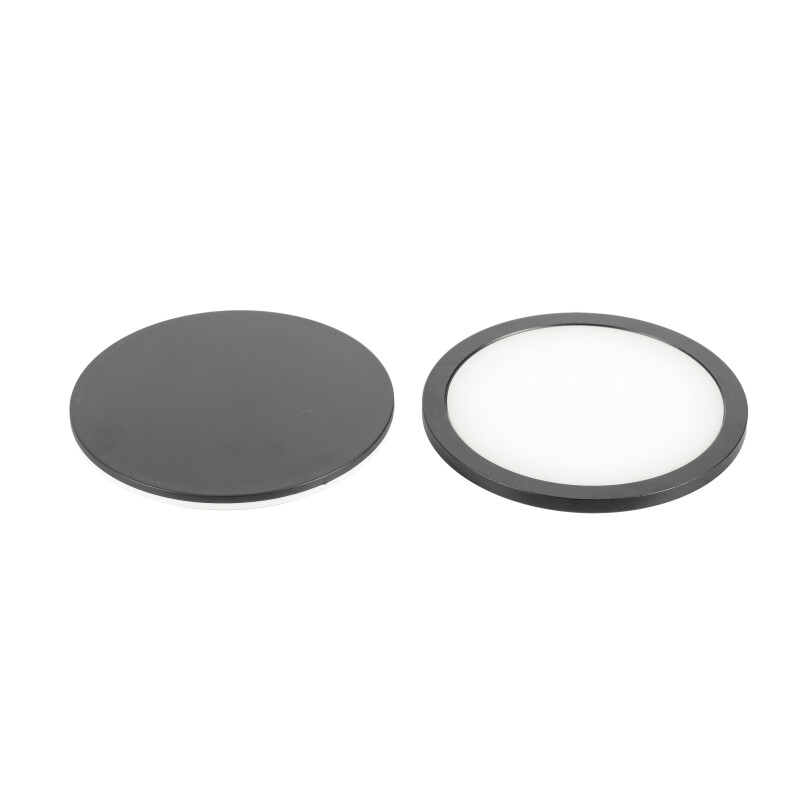

В комплекте микроскопа имеется полупрозрачная матовая вставка для проходящего света, черная и белая для работы в отраженном свете.
Осветители имеют независимую регулировку яркости и общий переключатель цветовой температуры. При необходимости оба осветителя могут использоваться одновременно.

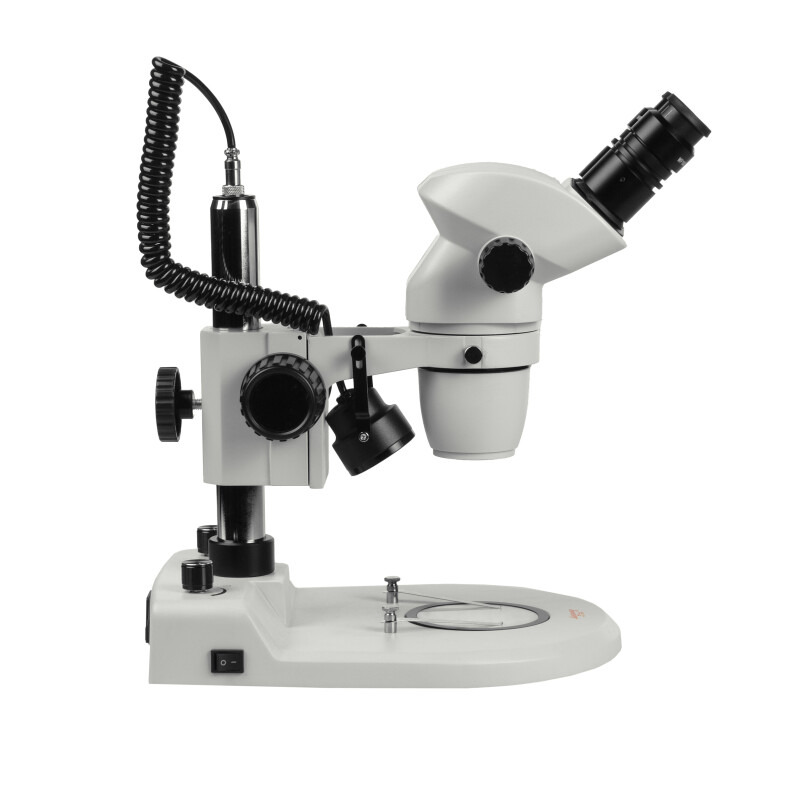

Для фокусировки микроскопа используется прецизионный зубчато - реечный механизм, обеспечивающий плавное и точное движение оптической головки. Перемещение осуществляется по свободным от люфтов демпфированным направляющим в диапазоне 50 мм. Величина перемещения оптической головки по штативной штанге 125 мм.
Конструкция механизма обеспечивает плавный ход и точность фокусировки. Механизм не нуждается в самостоятельной регулировке усилия – он отрегулирован на производстве, что обеспечивает комфортную работу и препятствует самопроизвольному опусканию головки.

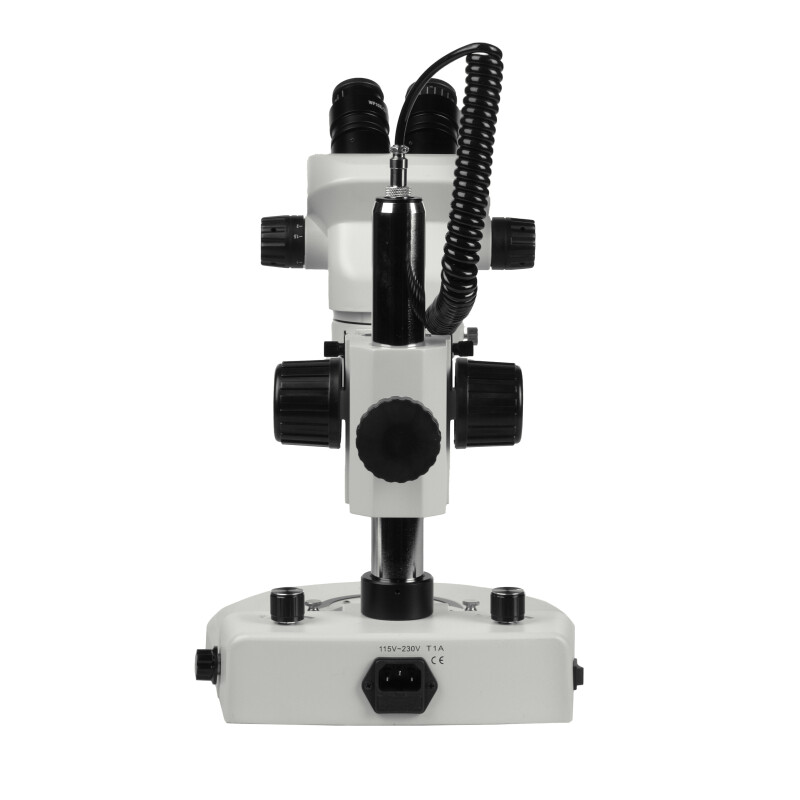

Благодаря схеме Грену микроскоп имеет компактные размеры и занимает минимум рабочего пространства. Основание микроскопа и корпус визуальной насадки изготовлены методом литья под давлением из алюминиевого сплава и имеют защитное покрытие с антистатическими свойствами. Штативная штанга из полированной стали с покрытием хромом.
Конструкция и материалы гарантируют надежность и устойчивость конструкции, точность настроек и длительный срок службы микроскопа.
ОСОБЕННОСТИ:
биологических исследованиях.
штатив из хромированной полированной стали.
Характеристики:
- Модель Микромед MC-7-ZOOM
- Тип микроскопа Стереоскопический
- Оптическая схема Грену
- Увеличение в базовой комплектации, крат 6.7 - 45
- Увеличение с дополнительной оптикой, крат 3.4 - 270
- Объектив переменного увеличения, крат 0.67 - 4.5
- Коэффициент зуммирования 6.7 : 1
- Окуляры в базовой комплектации WF 10х/22 широкопольные с вынесенным зрачком и диоптрийной коррекцией
- Окуляры дополнительно WF 15/16, WF 20/12
- Рабочее расстояние в базовой комплектации, мм 105
- Рабочее расстояние с дополнительной оптикой, мм 26 - 177
- Размер поля зрения в базовой комплектации, мм 32.8 - 4.9
- Размер поля зрения с дополнительной оптикой, мм 65.7 - 0.9
- Дополнительные насадки на объективы, крат 0.5, 0,75, 1.5, 2.0
Визуальная насадка
- Тип Бинокулярная
- Увеличение насадки, крат 1
- Угол поворота насадки, град 360
- Угол наклона тубусов, град 45
- Межзрачковое расстояние, мм 54...76
- Посадочный диаметр окуляров, мм 30.0
- Диоптрийная настройка на обоих окулярах, дптр ±5
- Посадочный диаметр оптической головки, мм 76
Механизм фокусировки
- Тип Рукоятки фокусировки с двух сторон
- Диапазон перемещения визуальной насадки, мм 125
- Диапазон хода механизма фокусировки, мм 50
Штатив
- Высота штанги, мм 250
- Диаметр штанги, мм 32
- Подсветка
- Источник проходящего света Светодиодная матрица bi-color, 5 Вт
- Источник отраженного света Светодиодная матрица bi-color, 3 Вт
- Цветовая температура, ⁰К Переключаемая 6500/3600
Прочее
- Вставки в предметный столик Полупрозрачная вставка Ø95 мм для проходящего света, черная вставка Ø95 мм для отраженного света, белая вставка Ø95 мм для отраженного света
- Диапазон рабочих температур, °C +5… +40
- Питание, В/Гц Сеть переменного тока 115 - 230 / 50 - 60
- Габаритные размеры микроскопа (В х Г х Ш), мм 450 х 350 х 240
- Масса микроскопа, кг Не более 6
- Габаритные размеры упаковки, мм 360 х 510 х 310
- Масса в упаковке, кг Не более 7
